Оценка внутрисосудистого газообразования у водолазов в автономном снаряжении с замкнутой схемой дыхания

Аннотация

Целью работы является оценка и сравнение внутрисосудистого декомпрессионного газообразования у водолазов после кратковременных погружений в барокамере с использованием для дыхания воздуха и кислородно-азотно-гелиевой смеси в водолазных дыхательных аппаратах с замкнутой схемой дыхания и электронным управлением. Было обследовано 6 водолазов после 30 человеко-спусков на глубины от 40 м до 100 м с использованием рабочих и тренировочных режимов. С помощью двух способов ультразвуковой диагностики, таких как допплерография со звуковой локацией и трансторакальная двухмерная эхография оценивалось внутрисосудистое декомпрессионное газообразование непосредственно у места водолазного спуска. Основные результаты исследования показали, что при сокращении времени декомпрессии в 2–2,5 раза, степень внутрисосудистого декомпрессионного газообразования у испытуемых при спусках в водолазных дыхательных аппаратах с замкнутой схемой дыхания и электронным управлением увеличилось незначительно и не приводила к возникновению симптомов острой декомпрессионной болезни. Данное исследование сохраняет свою актуальность при рабочих водолазных спусках в открытой воде, так как предложенные способы позволяют производить оценку внутрисосудистого газообразования непосредственно у места проведения водолазных работ.

Ключевые слова: водолазная медицина, водолазный дыхательный аппарат с замкнутой системой дыхания и электронным управлением, декомпрессионное газовое образование, ультразвуковое исследование, водолаз

Информация о вкладе автора: автор подтверждает единоличную ответственность за концепцию и дизайн исследования, сбор и анализ данных, интерпретацию результатов, а также подготовку рукописи.

Соблюдение этических стандартов: данное исследование не требует представления заключения комитета по биомедицинской этике или иных документов

Финансирование: исследование не имело спонсорской поддержки.

Конфликт интересов: авторы декларируют отсутствие явных и потенциальных конфликтов интересов в связи с публикацией данной статьи.

Введение

Бурное развитие электроники в конце XX века, вдохнуло новую жизнь в автономное водолазное снаряжение, что позволило создать высокотехнологичный водолазный дыхательный аппарат с замкнутой схемой дыхания и электронным управлением (ВДА с ЗСД и ЭУ) парциальным давлением кислорода в контуре, которое в совокупности с интегрированным декомпрессиметром, позволило значительно сократить время декомпрессии водолаза. В нашей стране такое снаряжение относится к спортивному инвентарю и активно используются в дайвинге. Декомпрессия в нем проводится по электронным таблицам, которые основаны на декомпрессионной модели Бульмана, не принятой в российском профессиональном водолазном сообществе, что затрудняет практическое использование этого перспективного оборудования [1,2]. Одним из критериев легализации ВДА с ЗСД и ЭУ является доказательство безопасности декомпрессионных режимов, которое можно подтвердить при оценке внутрисосудистого декомпрессионного газообразования (ВДГ) ультразвуковыми способами и в подсчете случаев острой декомпрессионной болезни (ДБ) в общем объеме погружений [3]. Современные ультразвуковые способы диагностики позволяют выявить наличие газовых пузырьков (ГП) в венозном кровотоке непосредственно у места водолазного спуска, тем самым провести точное и не инвазивное обследование [4].

Внедрение данного вида снаряжения в практику профессиональных водолазов, позволит расширить привычные рамки водолазных работ в условиях Арктики, так как конструкционная особенность ВДА с ЗСД и ЭУ позволяет дышать естественно подогретой дыхательной газовой смесью, существенно сокращает время декомпрессии, увеливает запас времени водолаза под водой и экономит расход кислорода и гелия, что является важным фактором в отдаленных и труднодоступных местах работы.

Материалы и методы

В исследованиях приняло участие 6 водолазов в возрасте от 28 до 48 лет, имеющих стаж работы водолазом от 3 до 15 лет, спусковых часов от 130 до 2400. Исследования проходили в многоместной барокамере Southern oceans 1800 offshore в Санкт Петербурге на базе Центра подводных исследований Русского географического общества. Была проведена серия из 30 водолазных спусков по регламентированным тренировочным режимам на 40 м, 80 м и рабочему режиму на 60 м по правилам охраны труда при проведении водолазных работ для гражданских специалистов, с последующей оценкой ВДГ¹. И серия экспериментальных спусков в ВДА с ЗСД и ЭУ на 40 м, 60 м, 80 м и 100 м, также с последующей оценкой ВДГ. Использовались ВДА с ЗСД и ЭУ (CCMGR – Closed Circuit Mixed Gas Rebreather), разработанные датской компанией JJ-CCR. Дыхательная газовая смесь (ДГС) в дыхательном контуре формировалась на основе газа-разбавителя, в роли которого выступали воздух или искусственная кислородно-азотно-гелиевая смесь (КАГС) [5]. В отечественной водолазной практике применяются КАГС, отличающиеся содержание  основных компонентов: кислорода, азота и гелия. В литературе встречаются международные названия таких ДГС – «Тримикс». В качестве основного алгоритма для выбора ДГС и декомпрессионных расчетов использован алгоритм Бульмана ZHL-16C, градиент-факторная модель (GF), 16 тканей в модификации Эрика Бейкера [4,5].

Для оценки ВДГ использовались два способа УЗИ диагностики:

1. Способ ультразвуковая допплерография со звуковой локацией, аппарат «Минидоп 4» [6,7]. Использовалась шкала Спенсера: 0 баллов – сигналы от газовых пузырьков отсутствуют, слышен нормальный неискаженный фоновый сигнал кровотока; 1 балл – имеются отдельные редкие сигналы от ГП или слабые изменения сигнала кровотока (более звучный и грубый); 2 балла – отчетливые сигналы от ГП слышны менее чем в половине сердечных циклов, сигнал кровотока шумный и грубый; 3 балла – частые сигналы от ГП слышны более чем в половине сердечных циклов, сигнал кровотока шумный и грубый; 4 балла – множественные очень частые сигналы от ГП слышны во всех сердечных циклах и резко искажают сигнал кровотока. Исследуемый располагался в положении лежа на спине, во втором, третьем или четвертом межреберье (в зависимости от телосложения обследуемого) слева от грудины производилась звуковая локация кровотока в проекции легочного конуса правого желудочка и общего ствола легочной артерии. Фоновый сигнал кровотока на слух характеризуется как регулярный дующий и шипящий звук. Отдельные сигналы от ГП на слух воспринимаются как дискретные звуки в виде «писка», «чириканья», «щебетания» и «щелканья». Множественные ГП приводят к искажению сигнала кровотока, при котором на слух он становится громким, грубым, иногда напоминающий громкий «рев». Вероятность развития острой ДБ рассчитывалось по уравнению, описанным Л.К. Волковым: S = 100/ (1+10^{3.4-1.85 λ}) % где: S – относительная частота заболевания в %, λ – единая оценка интенсивности газообразования в баллах, которая рассчитывается по формуле:

λ = λп + 0,33 (λд - λп),                                                                                                         (1)

где: λп – интенсивность газообразования в покое;

λд – интенсивность газообразования после движений [3,6].

2. Способ ультразвуковая трансторакальная двухмерная эхографии (TT-эхоКГ), аппарат УЗИ SonoSite Edge 1 2D c УЗ датчиком для внутренних органов фазированный  P21х/5-1. Оценка проводилась по расширенной шкале Эфтедаля и Брубакка 2016 года: 0 баллов – нет газовых пузырьков ГП в поле зрения; I балл – имеются редкие ГП в поле зрения; II балла – имеется один ГП на каждых 4 сердечных циклах; III балла – имеется один ГП в каждом сердечном цикле; IVa балла – имеется хотя бы один ГП на см²; IVb балла – имеется хотя бы три ГП на см2; IVc балла – множество ГП, различимых между собой; V баллов – одиночные ГП не различимы межу собой («Белый мрак») [7,8]. Рекомендуется использовать римские цифры, так как категории оценок нелинейны и оценки не могут быть усреднены [7]. Визуализация правых отделов сердца осуществлялась в положении обследуемого лежа на левом боку, левая рука под головой, правая вдоль тела. Датчик располагался на уровне пятого левого межреберья между левой передней грудинной и левой среднегрудиной линии в направлении к грудине. Четкое и стабильное изображение на экране, является сигналом для осуществления видеозаписи 15 сердечных циклов на жесткий диск аппарата [9].

УЗИ проводились в покое и с легкой физической нагрузкой (упражнение «велосипед» и активные движения правой руки поднятой вертикально вверх). Регистрировались данные того варианта физической нагрузки, после которого было максимальное образование ВДГ).

1 Правила по охране труда при проведении водолазных работ // М.: МОРКНИГА. 2021. 232 с.

Результаты исследований

Из 30 человеко–спусков, 14 произведены на воздухе без использования снаряжения, а 16 в ВДА с ЗСД и ЭУ. В зависимости от глубины спуска, в данном снаряжении использовался разный газ−разбавитель: 40 м − воздух, 60 м – КАГС 18/36, 80 м – КАГС 14/50 и 100 м – КАГС 10/50. Первая цифра показывает процентное содержание кислорода, а вторая – гелия.

Результаты оценки ВДГ с помощью ультразвуковых методов представлены в таблице.

Допплерография со слуховой локацией без нагрузки: случаи не были зарегистрированы. Максимальные значения за двух часовой период допплерографии со слуховой локацией после нагрузки: 1 балл в четырех случаях и 2 балла в одном случае. Вероятность развития острой ДБ по уравнению Л.К. Волкова составила: в четырех случаях 0.16% (1 случай при дыхании из среды барокамеры и 3 случая при использовании ВДА с ЗСД и ЭУ) и в одном случае 0,62%, что подтверждает безопасность водолазных спусков в независимости от представленных методов погружений [3].

Максимальные значения за двух часовой период ТТ-эхоКГ без нагрузки: I балл в 5 случаях, II балла в одном случае и III балла в одном случае. Все случаи ВДГ без нагрузки были при использовании ВДА с ЗСД и ЭУ. Максимальные значения за двух часовой период ТТ-эхоКГ с нагрузкой: I балл в 5 случаях, II балла в 4 случаях, III балла в четырех случаях и IVа балла в двух случаях.

Таблица.

Результаты оценки ВДГ с помощью ультразвуковой допплерографией со слуховой локацией и ТТ-эхоКГ.

Примечание. Обозначение «…/…» - в табличных данных означает «до / после нагрузки». Все измерения на 120 минуте были равны нулю, поэтому не указаны в таблице.

Обсуждение результатов

Из 15 случаев ВДГ после нагрузки, 5 случаев возникло после спусков с дыханием из воздушной среды барокамеры и 10 случаев с ВДА с ЗСД и ЭУ. Декомпрессионные режимы, используемые в ВДА с ЗСД и ЭУ, показали себя менее консервативно по сравнению с регламентированным рабочим и тренировочными режимами на воздухе. Но позволили сократить время декомпрессии в 2–2,5 раза, что особенно актуально в условиях реального водолазного спуска. Максимальное значение ВДГ способом ТТ-эхоКГ было зафиксировано III балла в покое (рис.1) и IVa балла после нагрузки (рис.2) при спуске на ВДА с ЗСД и ЭУ на глубину 80 метров и является признаком активного физиологического рассыщения не приводящего к развитию симптомов острой ДБ. Это утверждение основывается на данных полученных при водолазных спусках и на открытой воде [10]. Вероятность развития острой ДБ этого спуска по данным допплерографии со слуховой локацией составил всего 0,62 %.

Максимальные значения ВДГ были зарегистрированы на отрезке времени от выхода водолаза из-под избыточного давления до получаса, в дальнейшем исследователи наблюдали последовательное снижение этих значений. Во всех случаях ВДГ не было выявлено по пришествию двух часов от окончания спуска, что является хорошим диагностическим признаком в отношении развития симптомов острой ДБ. Стоит отметить, что значительное сокращение времени декомпрессии, уменьшает вероятность переохлаждения, обезвоживания и переутомления водолаза – факторов, которые повышают вероятность развития острой ДБ [11,12].

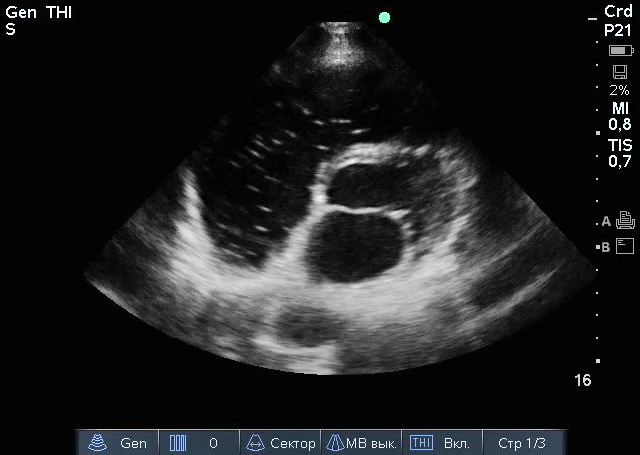

Рисунок 1. Единичные газовые пузырьки в правых отделах сердца, по данным ТТ-эхоКГ – III балла

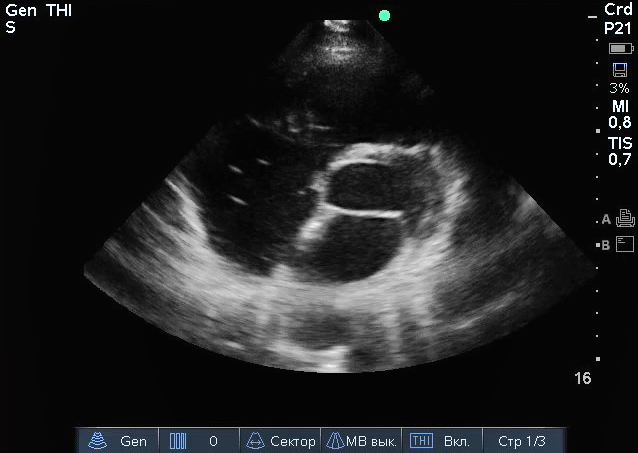

Рисунок 2. Газовые пузырьки в правых отделах сердца, по данным ТТ-эхоКГ – IVa балла

Регистрация ВДГ после водолазного спуска, позволяет оценить консервативность конкретного погружения, а затем отрегулировать его с помощью изменения параметров GF, которые представлены в виде двух значений - «нижний GF / верхний GF» [13]. Значение “нижний GF” регулирует консервативность самой глубокой остановки, а верхний GF, консервативность у поверхности. При GF 100/100 – параметры декомпрессии соответствуют “классическому” алгоритму Бульмана ZH-L16, а при GF 0/0 – время декомпрессии стремится к бесконечности [14]. Если во время первых спусков водолаз показал высокие значения ВДГ, то увеличение консервативности можно достичь путем уменьшения показателя обоих значений или одного из них на 5-10%, что увеличит длительность декомпрессии незначительно, а водолаз и врач будут уверены в безопасности последующих спусков на данную глубину и экспозицию.

Из двух предложенных способов УЗИ, трансторакальная эхокардиография оказалась более информативной и позволила достоверно выявить ВДГ на более раннем этапе, чем допплерография со слуховой локацией. В восьми случаях, исследователям не удалось обнаружить ВДГ с помощью допплерографии со слуховой локацией, но при этом смогли визуализировать единичные ГП на ТТ-эхоКГ, которые не представляли клинической значимости для развития острой ДБ, но позволили увидеть разрешающую способность метода. Возможность записи изображения и повторное воспроизведение, позволяет использовать полученную информацию в отслеживании динамики образования ВДГ, а также в научно-исследовательских целях. Допплерография со слуховой локацией, несмотря на меньшую точность, имеет ряд важных преимуществ: компактные размеры приборов, ценовая доступность аппаратов и возможность рассчитывать вероятность развития острой ДБ в процентах с помощью уравнения Л.К. Волкова, которая значительно упрощает работу в оценки безопасности декомпрессионных режимов.

Заключение

Современные методы ультразвуковой диагностики позволили с высокой точностью определить ВДГ непосредственно у места водолазного спуска, что дает возможность целенаправленно и индивидуально регулировать консервативность погружений в течение всего периода водолазных работ. Это особенно важно при работе в сложных климатических и географических условиях Арктики, которые являются дополнительными факторами развития острой ДБ. Определение ВДГ у места водолазного спуска дает возможность сократить время декомпрессии без угрозы для здоровья водолаза, позволяет принимать решение о лечебной рекомпрессии до развития симптомов острой ДБ, делает работу врача водолазной медицины более эффективной.

На данном этапе проведенные исследования показали работоспособность и безопасность декомпрессионных таблиц на основе компьютерных программ с алгоритмом Бульмана и градиент-факторной модели в ВДА с ЗСД и ЭУ. Планируется продолжить дальнейшие натурные исследования оценки ВДГ у водолазов предложенными способами в открытой воде в данном снаряжение, тем самым совершенствуя параметры погружения, в виде подбора подходящего градиент фактора и дыхательной газовой смеси, в зависимости от глубины и экспозиции водолазного спуска.

___________________________________________

¹ Правила по охране труда при проведении водолазных работ // М.: МОРКНИГА. 2021. 232 с.

Список литературы:

1. Гурр К. Дайвинг с ребризерами. М.: TDI/SDI, 2009. 132 с.

2. Зверев Д.П, Хаустов А.Б, Рыжилов Д.В, Фокин С.Г, Мясников А.А., Андрусенко А.Н, Томшинский М.Я, Мясников А.А. Опыт медицинского обеспечения автономных водолазных спусков в снаряжении открытого и закрытого типа с использованием искусственных дыхательных газовых смесей // Военно-медицинский журнал. 2021. Т. 342. № 1. С. 60-67. DOI: https://doi.org/10.17816/RMMJ82536

3. Волков Л.К., Мясников А.А., Войцехович И.А., Головяшкин Г.В. Способ оценки безопасности режимов декомпрессионной болезни водолазов // Военно-медицинский журнал. 1996. № 9. С. 48-50.

4. Balestra C., Guerrero F., Theunissen S., Germonpré P., Lafère P. Physiology of repeated mixed gas 100-m wreck dives using a closed-circuit rebreather: a field bubble study // European Journal of Applied Physiology. 2022. Vol. 122. № 2. P. 515-522. DOI: 10.1007/s00421-021-04856-5

5. Яхонтов Б.О. Физиологическая стратегия формирования состава водолазных дыхательных смесей // Международный журнал прикладных и фундаментальных исследований. 2021. № 7. С. 34-40. DOI: 10.17513/mjpfi.13245

6. Мясников А.А., Головяшкин Г.В., Шитов А. Ю., Мотасов Г.П., Чумаков А.В., Сухорослова И.Е., Бобров Ю.М. Ультразвуковая диагностика декомпрессионного внутрисосудистого газообразования в практике водолазного врача // Военно-медицинский журнал. 2014. № 6. С. 53-58.

7. Fichtner A., Brunner B., Pohl T., Grab T., Fieback T., Koch T. A Doppler ultrasound self-monitoring approach for detection of relevant individual decompression stress in scuba diving // Internal and Emergency Medicine. 2022. № 17. P. 173-180. DOI: 10.1007/s11739-021-02802-z

8. Møllerløkken А., Blogg S.L., Doolette D.J., Nishi R.Y., Pollock N.W. Consensus guidelines for the use of ultrasound for diving research caisson // Diving and Hyperbaric Medicine. 2016. № 3. Vol. 31. Р. 6-16.

9. Germompre P., Papadopoulou V., Hemelryck W., Obeid G., Lafere P., Eckersley R.J., Tang M-X., Balestra C. The use of portable 2D echocardiography and «frame-based» bubble counting as a tool to evaluate diving decompression stress // Diving and Hyperbaric Medicine. 2014. № 44 (1). P. 5-13.

10. Зверев Д.П., Бычков С.А., Мясников А.А., Ярков А.М., Хаустов А.Б., Кленков И.Р., Фокин С.Г. Возможности ультразвуковых способов в диагностике декомпрессионной болезни // Морская медицина. 2021. № 7 (4). С. 75-83. DOI: 10.22328/2413-5747-2021-7-4-75-83

11. Lundell R.V., Tuominen L.O., Räisänen-Sokolowski A. Diving responses in experienced rebreather divers: short-term heart rate variability in cold water diving // Front. Physiol. 2021. № 12:649319. DOI:10.3389/fphys.2021.649319

12. Левченко З.А., Назаров С.С., Ятманов А.Н. Физиологические и психологические особенности водолазов с различным уровнем устойчивости к декомпрессионной болезни // Известия Российской военно-медицинской академии. 2019. Т. 38. № 3. С. 197-201. DOI: 10.17816/rmmar26095

13. Важинский А.А. Применение декомпрессионной модели "ZH - L16C - GF" при планировании подводного погружения аквалангиста // Новая наука: теоретический и практический взгляд. 2016. № 5-2 (81). С. 25-31.

14. Ярков А.М., Бычков С.А., Фокин С.Г. Рациональная декомпрессия с применением компьютерных программ // Морская медицина. 2023. Т. 9. № 1. C. 95-99. DOI: 10.22328/2413-5747-2023-9-1-95-99
